Kurzdokumentation

(#) Übersicht

"Mapserver" stellt Karten in mehreren Ebenen als interaktive Ansicht dar. Es können aktuelle Basiskarten wie die "OpenStreetMaps" mit historische Karten von "langen.ykom.de" und "darmstadt.ykom.de" kombiniert werden.

Beispiel: http://langen.ykom.de/cgi-bin/mapserver.pl?...

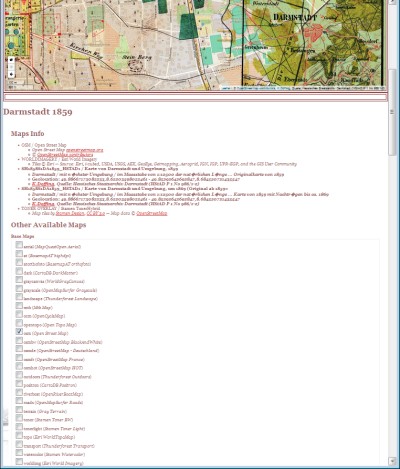

Die "Mapserver-Seite" besteht aus drei Teilen:

1. Die interaktive Karte. Sie basiert auf Leaflet.js und zeigt die aktivierten Karten an. Die aktivierten Karten können über den Ebenen-Schalter ein- und ausgeblendet werden.
2. Infobereich: Hier werden zu jeder aktivierten Karte weitere Informationen angegeben, u.a. Datierungen und Quellenverweise
3. Auswahlbereich für weitere Karten: Hier sind alle verfügbaren Basis-Karten und historischen Karten aufgeführt. Sie können per Selektionsbox aktiviert werden, mit dem Button "Generate" wird dann eine neue "Mapserver-Seite" erzeugt.

(#) Interaktive Karte

(#) Grundlegende Funktionen

Die Karte kann mit gedrückter Maus verschoben werde. Zum Rein- und Rauszoomen gibt es verschiedene Möglichkeiten: Per Maus-Scrollrad, mit den "+"- und "-"-Buttons auf der Karte, und schließlich kann man bei gedrückter Shift-Taste mit der Maus ein Rechteck ziehen. Auf mobilen Endgeräten funktionieren die üblichen Gesten.

Unten rechts auf der Karte findet man Quellenangaben zu den sichbaren Ebenen. Links unten gibt es eine Skala.

Die für die historischen Karten unter "langen.ykom.de" gespeicherten Grafiken (Kacheln) können z.Zt. nicht in andere Kartendienste eingebunden werden. Dort, wo keine Kacheln für historische Karten vorliegen, werden ggf. Grafiken mit einem schwarzen Rahmen angezeigt. Bleibt eine "Mapserver-Seite" mehrere Tage geöffnet, werden die Kacheln durch ein "Verschlossen-Symbol" ersetzt. Dann ist es nötig, die ganze Seite neu zu laden.

(#) Ebenen-Schalter

Zur Verwaltung der aktivierten Karten-Ebenen dient ein Menu, das durch das Anklicken des Ebenen-Schalters geöffnet wird. Dieses Menu kann durch das Klicken des "x"-Symbols (oder durch Klicken irgendwo anders in der Karte) wieder geschlossen werden.

Alle aktivierten Ebenen sind hier gelistet, als erstes die Basiskarten (die in der Ansicht dann zu unterst erscheinen), dann die historischen Karten und schließlich die "Overlays". Bei historischen Karten ist die Schrift rot markiert. Wenn es nötig ist, die Sichtbarkeits-Reihenfolge der Ebenen zu ändern, so können sie durch Drücken der Pfeilsymbole im Ebenen-Menu verschoben werden (Einzelschritte oder auch komplett hoch / runter).

Jede Ebene kann einzeln über die Selektions-Box auf der linken Seite im Menu ein- oder ausgeblendet werden. Bei eingeblendeten Ebenen erscheint im Menu zusätzlich ein Schieberegler zur Einstellung der Transparenz und weitere Darstellungs-Funktionen.

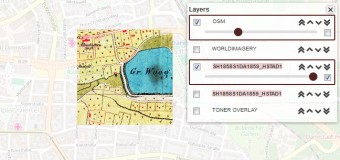

Karten-Ebenen selektieren

Per Klick auf das rote "x"-Symbol einer Kartenebene kann diese komplett aus dem Auswahl-Menu entfernt werden. Will man jedoch die originale Auswahl wiederherstellen, so kann man "unhide all" oben im Menu drücken.

Mit dem Schieberegler kann die Transparenz für jede Ebene eingestellt werden. Zusatzlich kann es bei Vergleichen sinnvoll sein, bestimmt Ebenen farblich hervorzuheben. Dies geschieht mit den vier runden Schaltflächen (v.l.n.r.) "rötlich", "bläulich", "Farben invertieren", "zurücksetzen".

Ebene bläulich eingefärbt

Außerdem gibt es auf der rechten Seite des Menus eine Selektionsbox für den sog. Lupenmodus. Im angeschalteten "Lupenmodus" wird zwar nichts vergrößert, es wird die Ebene jedoch nur in der Umgebung um die Maus sichtbar gemacht. Auch dies kann hilfreich sein beim Vergleich von zwei Karten.

"Lupen-Modus"

(#) Full-Screen

Mit diesem Schalter kann man die Anzeige der Karten im Vollbildmodus aktivieren. Beim erneuten Klicken kehrt die normale Anzeige zurück.

(#) Distanzen messen

Diese Schaltfläche ("Draw a polyline") dient zum Ausmessen von Einzelstrecken oder Streckenzügen auf der Karte. Nach dem Klicken des Schalters kann man Punkte in der Karte für einen Streckenzug auswählen. Klickt man den letzten Punkt erneut, wird die Auswahl beendet und die Gesamtdistanz in einer Sprechblase angezeigt.

Distanzen messen

(#) Zoom-Buttons

Der "+"-Button wird zum Hineinzoomen und der "-"-Button zum Hinauszoomen genutzt.

(#) Flächen ausmessen

Nach einem Klick auf die "Polygon-Schaltfläche" kann man mit mehreren Punkten eine Fläche auf der Karte markieren. Wenn man den ersten Punkt erneut klickt, so wird die Flache abgeschlossen und ihre Größe in einer Sprechblase angezeigt. Mittels der "Editier-Schaltfläche" kann eine schon exisierende Fläche nachträglich geändert werde, mittels der "Papierkorb-Schaltfläche" kann eine Fläche von der Karte entfernt werden.

Flächen ausmessen

(#) Koordinaten bestimmen

Um geografische Koordinaten zu bestimmen, kann man mit der "Rechteck-Schaltfläche" ein Rechteck auf der Karte plazieren. Dieses kann man danach mit der Maus beliebig verschieben und anpassen. So lange wie dieses Rechteck sichtbar ist, werden die Koordinaten der linken, oberen Ecke ("TL"), der rechten unteren Ecke ("BR") sowie des Mittelpunktes ("CR") unterhalb der Karte angezeigt. Klickt man erneut auf die "Rechteck-Schaltfläche", so wird das Rechteck wieder entfernt.

Ein Doppelklick auf das Rechteck wird den Mittelpunkt des Rechecks genau auf die aktuelle Position des Nutzers verschieben (soweit das Ermitteln der aktuellen Position vom Browser unterstützt wird).

Über die einfache Koordinatenanzeige hinaus kann das Rechteck auch genutzt werden, um historische Karten zu einer bestimmten Stelle zu finden. Dazu positioniert man die Mitte des Rechtecks auf der fraglichen Stelle und scrollt dann runter zur Liste aller verfügbaren Karten. Diejenigen historischen Karten, deren Bereich die markierte Koordinate enthält, werden nun grün markiert. Man kann somit die relevanten Karten auswählen, um sich eine neue Seite erzeugen zu lassen.

markierte Karten zu einer Koordinate

Ist die gewählte Koordinate in dem Rechteck enthalten, welches auch den Karteninhalt umgibt, so ist die Markierung grau. Ist die Koordinate im tatsächlichen Karteninhalt enthalten (das kann ein beliebiges Polygon sein), so ist diese Markierung grün. Eine zusätzliche dunkelgrüne Markierung deutet die Detail-Auflösung an, ein größerer grüner Balken läßt eine höhere Detaillierung erwarten.

(#) Undo der Zoomstufen

Mit den Pfeil-Schaltflächen unten links auf der Karte lässt sich in den vorigen Zoomstufen bzw. Positionen hin- und herspringen. Ein Klick auf die "Home-Schaltfläche" kehrt zur initialen Position zurück.

(#) Info-Bereich

Der Infobereich zeigt die Überschrift der aktivierten Kartenzusammenstellung sowie Beschreibungen und Quellenhinweise aller aktivierten Karten. Bei historischen Karten findet sich stets auch noch die Geolocation, also der Gültigkeitsbereich der Karte in Koordinaten.

(#) Karten - Auswahl

Die Karten-Auswahl zeigt alle verfügbaren Karten in drei Blöcken:

• "Base Maps": aktuelle Basiskarten, die üblicherweise als Hintergrund genutzt werden. Diese Karten werden aus externen Quellen eingebunden, ggf. funktionieren einige darunter nicht (mehr). Die "Open Street Map" sollte jedoch stets funktionieren.
• "Tile Maps": historische Karten unter "langen.ykom.de" oder "darmstadt.ykom.de". Diese sind meist semi-transparent und können über Basiskarten gelegt werden. Es können aber auch durchaus mehrere historische Karte übereinander gelegt werden. Beim Finden der passenden Karten kann die o.g. Funktion des Markierens über Koordinaten hilfreich sein.
• "Overlay Maps": Semi-transparente Karten mit Strassenverläufen, Schummerungen o.ä., die über alle andere Karten gelegt werden können. Auch diese Karten stammen aus externen Quellen und sind nicht alle aktiv.
• Die Funktion "Image Overlays" wird z.Zt. nicht unterstützt.

Aus den obigen Karten können beliebig viele ausgewählt werden. Unter "New Page Title" kann man solch einer Zusammenstellung eine neue Überschrift geben. Schließlich drückt man den Button "Generate", um eine neue "Mapserver-Seite" mit den ausgewählten Karten zu erzeugen.

Die im Browser dann angezeigte URL definiert genau diese Zusammenstellung und kann zum Teilen bzw. Weiterleiten der Kartenansicht genutzt werden.
